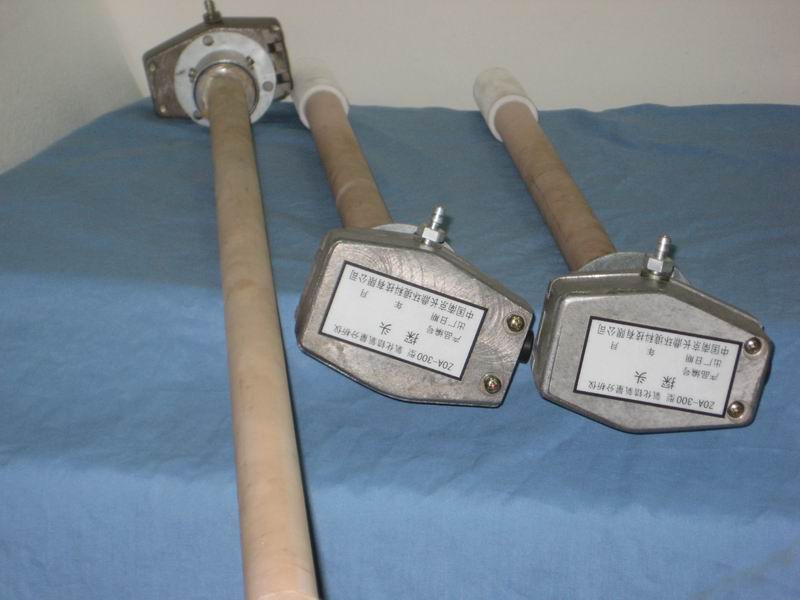

ZOA-300型氧化鋯氧量分析儀(浮溫式)
氧探頭使用說明
1 概述
采用全陶瓷結構的浮溫式氧化鋯探頭用于被測氣體溫度600～1200℃時的應用場合，適用于各種鍋爐、窯爐、熱處理及石油化工、發電廠等需用煤、油等物質加熱燃燒的爐膛及煙道中氧含量的測量，特別適合于熱處理爐碳勢的測量，如與自控裝置配套使用，可及時有效的控制煙道檔板、油門、風門等，對提高燃燒熱效率、節省能源、減少污染有顯著作用�！ �
2探頭的安裝場所必須滿足的條件
● 避開震動場合
● 氣體溫度要在儀器規定范圍內
● 環境溫度要在儀器規定范圍內
● 接線盒要避開高輻射熱源
● 避開腐蝕性氣體
● 要有足夠的工作空間
3 取樣點的位置選擇
● 取出的氣樣能快速反映工藝狀態的變化情況，即氣體要有代表性
● 取樣點的溫度、壓力、流量等參數不應變化太大
● 取樣探頭長度應達到煙道中心部位，至少不能少于煙道直徑１/３
● 切忌在管道、煙道底部開口取樣
● 取樣點附近爐膛、煙道應無泄漏，否則將造成分析誤差
● 要選擇在易于維護、檢修的地方
4 安裝
浮溫式氧探頭與煙道或爐壁間可用法蘭連接，分“水平插入式”和“垂直插入式”兩種方式，以熱處理爐為例，若氧探頭安裝在熱處理爐側面(或后面)，稱為“水平插入式”， 若氧探頭安裝在熱處理爐的爐頂或爐蓋上稱為“垂直插入式”。
5 探頭技術規格
5.1 工作溫度 600～1200℃
5.2 探頭長度 0.6m、0.7、0.9、1m
5.3 熱偶及分度號 □鎳鉻-鎳硅，K
□鉑銠-鉑，S
